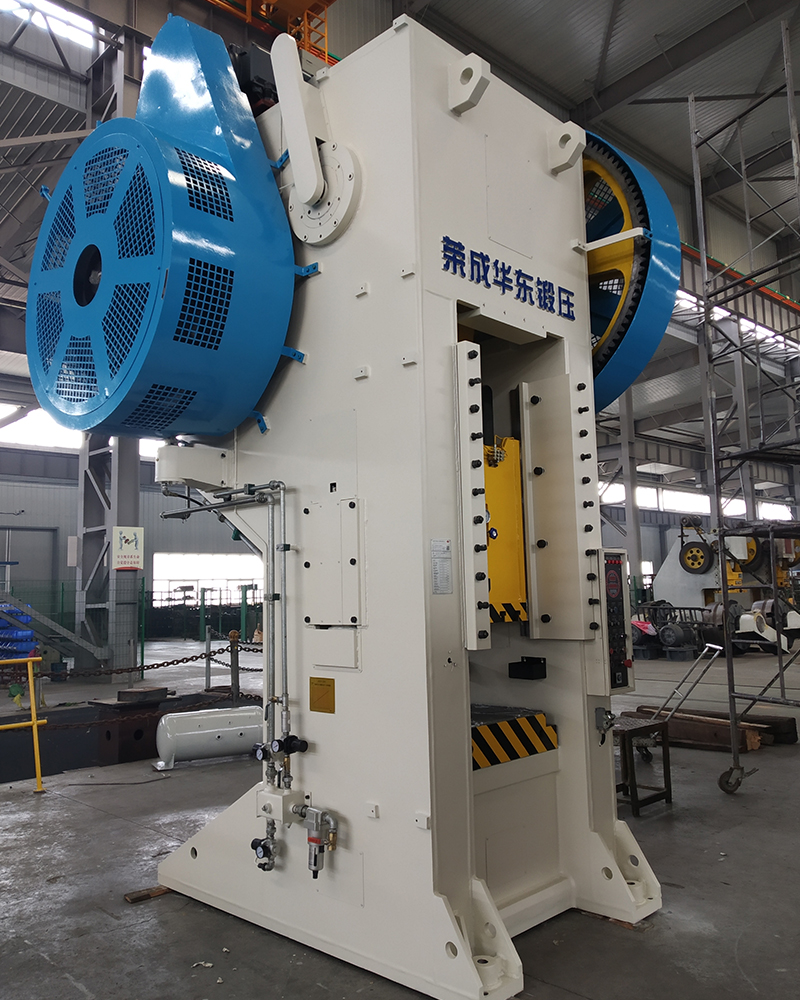

JRD31係列閉式熱鍛壓力機
JRD31 series straight-side hot forging press
主要功能和特點：
Main functions and characteristics:
主要適用於中小零件的熱鍛工藝，也可用於衝裁、成形彎曲、擠壓等一般性衝壓工藝，具有快速、高效、維護簡單等特點
Its main application includes hot forging for medium to small parts, blanking, forming, bending, extrusion and other common ram pressing processes, characterized by high speed, high efficiency and easy maintenance
采用整體鋼板焊接機身，保證機床有足夠高的剛度
Entire plate is welded to press frame, ensuring sufficient rigidness of it
傳動係統采用兩級或三級傳動，曲軸偏心式結構
It has a two-stage or three-stage driving system with a crankshaft eccentric center structure
250噸及以上壓力機采用分體式幹式氣動摩擦離合器，慣量小、溫升低、壽命長、維修方便
Split dry pneumatic friction clutch is applied to press of 250 tons and above, characterized by small inertia, little temperature rise, long service life and easy maintenance
泵閥一體式液壓過載保護裝置，超載立即卸荷，動作靈敏可靠，不易悶車
Pump-valve hydraulic overloading protection unit decompresses once overloaded; its sensitivity and reliability makes shutdown less likely
濃油強製自動定時定量潤滑係統，保證機床有充足的潤滑
Concentrated oil gives mandatory automatic lubrication to system regularly and in fixed quantity, guaranteeing sufficient lubrication to machine tool
電氣係統采用PLC集中控製
Electrical system is under centralized control of PLC
|
參數(Specification) |
JRD31-125 |
JRD31-160B |
JRD31-160D |
JRD31-160E |
JRD31-160 |
||
|
公稱力（千牛） Nominal pressure(KN) |
1250 |
1600 |
1600 |
1600 |
1600 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
8 |
10 |
8 |
8 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
210 |
160 |
160 |
160 |
250 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
35 |
35 |
45 |
50 |
35 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
320 |
350 |
435 |
435 |
350 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
90 |
90 |
90 |
90 |
90 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
415 |
490 |
490 |
640 |
490 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
420 |
500 |
550 |
650 |
500 |
|
|
左右L.R |
540 |
630 |
630 |
780 |
630 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
500 |
650 |
650 |
750 |
650 |
|
|
左右L.R |
550 |
660 |
660 |
800 |
660 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
Ф50 |
Ф65 |
Ф65 |
Ф65 |
Ф65 |
|
|
深度D |
90 |
90 |
90 |
90 |
90 |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
/ |
/ |
/ |
/ |
/ |
|
|
行程(毫米) Stroke（mm） |
/ |
/ |
/ |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
11 |
15 |
18.5 |
18.5 |
15 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
2000 |
2050 |
2050 |
1910 |
2050 |
|
|
左右L.R |
1900 |
2195 |
2195 |
2330 |
2195 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
3285 |
3700 |
3740 |
3790 |
3750 |
||
|
參數(Specification) |
JRD31-200 |
JRD31-200F |
JRD31-200B |
JRD31-200D |
JRD31-250 |
||
|
公稱力（千牛） Nominal pressure(KN) |
2000 |
2000 |
2000 |
2000 |
2500 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
160 |
160 |
250 |
320 |
250 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
32 |
35 |
32 |
32 |
30 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
380 |
450 |
380 |
450 |
420 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
90 |
90 |
90 |
90 |
120 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
560 |
560 |
560 |
560 |
610 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
550 |
550 |
550 |
550 |
580 |
|
|
左右L.R |
700 |
700 |
700 |
700 |
760 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
700 |
700 |
700 |
700 |
720 |
|
|
左右L.R |
700 |
700 |
700 |
700 |
760 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
Ф65 |
Ф65 |
Ф65 |
Ф65 |
Ф65 |
|
|
深度D |
90 |
90 |
90 |
90 |
95 |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
/ |
/ |
/ |
/ |
/ |
|
|
行程(毫米) Stroke（mm） |
/ |
/ |
/ |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
18.5 |
18.5 |
18.5 |
18.5 |
30 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
2330 |
2330 |
2330 |
2330 |
2640 |
|
|
左右L.R |
2325 |
2325 |
2325 |
2325 |
3010 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
3960 |
4210 |
4005 |
4210 |
4765 |
||
|
參數(Specification) |
JRD31-250E |
JRD31-250A |
JRD31-250F |
JRD31-250H |
JRD31-250C |
||
|
公稱力（千牛） Nominal pressure(KN) |
2500 |
2500 |
2500 |
2500 |
2500 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
5 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
250 |
150 |
250 |
250 |
320 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
50 |
40 |
30 |
45 |
30 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
420 |
420 |
420 |
600 |
420 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
120 |
120 |
120 |
120 |
120 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
610 |
610 |
610 |
610 |
610 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
580 |
580 |
580 |
580 |
580 |
|
|
左右L.R |
760 |
760 |
760 |
760 |
760 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
720 |
720 |
720 |
800 |
720 |
|
|
左右L.R |
760 |
760 |
760 |
760 |
760 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
Ф65 |
Ф80 |
Ф65 |
Ф65 |
Ф65 |
|
|
深度D |
100 |
100 |
100 |
100 |
100 |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
250（液壓） |
/ |
80（機械） |
150（機械+氣動） |
/ |
|
|
行程(毫米) Stroke（mm） |
110 |
/ |
50 |
45+25 |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
30 |
30 |
30 |
30 |
30 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
2400 |
2640 |
2640 |
2730 |
2640 |
|
|
左右L.R |
2890 |
3010 |
2960 |
3085 |
2840 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
4770 |
4665 |
4770 |
4600 |
4830 |
||
|
型號(type)
參數(Specification) |
JRD31-250B |
JRD31-315A |
JRD31-315 |
JRD31-315C |
JRD31-315D |
||
|
公稱力（千牛） Nominal pressure(KN) |
2500 |
3150 |
3150 |
3150 |
3150 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
320 |
250 |
250 |
300 |
400 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
30 |
30 |
30 |
30 |
30 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
420 |
500 |
500 |
500 |
600 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
120 |
120 |
120 |
120 |
120 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
610 |
635 |
635 |
635 |
635 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
580 |
660 |
660 |
660 |
660 |
|
|
左右L.R |
760 |
800 |
800 |
800 |
800 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
720 |
800 |
800 |
800 |
800 |
|
|
左右L.R |
760 |
800 |
800 |
800 |
800 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
Ф65 |
Ф80 |
Ф80 |
Ф80 |
Ф80 |
|
|
深度D |
100 |
110 |
110 |
110 |
110 |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
75(機械) |
/ |
100（機械） |
/ |
/ |
|
|
行程(毫米) Stroke（mm） |
60 |
/ |
50 |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
30 |
37 |
37 |
37 |
37 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
2640 |
2645 |
2650 |
2650 |
2650 |
|
|
左右L.R |
3010 |
3065 |
3200 |
2970 |
3065 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
4800 |
4985 |
4880 |
5160 |
5210 |
||
|
型號(type)
參數(Specification) |
JRD31-400F |
JRD31-400B |
JRD31-400K |
JRD31-400 |
JRD31-400D |
||
|
公稱力（千牛） Nominal pressure(KN) |
4000 |
4000 |
4000 |
4000 |
4000 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
250 |
250 |
350 |
315 |
400 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
26 |
26 |
40 |
26 |
26 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
550 |
550 |
550 |
550 |
700 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
120 |
120 |
120 |
120 |
120 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
710 |
710 |
710 |
710 |
710 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
700 |
700 |
700 |
700 |
700 |
|
|
左右L.R |
900 |
900 |
900 |
900 |
900 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
850 |
850 |
850 |
850 |
850 |
|
|
左右L.R |
900 |
900 |
900 |
900 |
900 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
Ф80 |
Ф80 |
Ф80 |
Ф80 |
Ф80 |
|
|
深度D |
115 |
120 |
115 |
120 |
120 |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
/ |
120（機械） |
80（機械） |
/ |
/ |
|
|
行程(毫米) Stroke（mm） |
/ |
50 |
80機+50氣 |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
45 |
45 |
45 |
45 |
45 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
2915 |
2940 |
2650 |
2940 |
2940 |
|
|
左右L.R |
3270 |
3270 |
3330 |
3270 |
3270 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
5210 |
5200 |
5280 |
5235 |
5430 |
||
|
型號
參數(Specification) |
JRD31-400C |
JRD31-400H |
JRD31-500B |
JRD31-500 |
JRD31-630B |
||
|
公稱力（千牛） Nominal pressure(KN) |
4000 |
4000 |
5000 |
5000 |
6300 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
400 |
400 |
250 |
320 |
300 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
26 |
30 |
26 |
26 |
24 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
700 |
900 |
550 |
550 |
650 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
120 |
120 |
120 |
120 |
120 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
810 |
820 |
800 |
800 |
965 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
700 |
850 |
800 |
800 |
900 |
|
|
左右L.R |
1000 |
980 |
1000 |
1000 |
1160 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
850 |
900 |
850 |
850 |
1000 |
|
|
左右L.R |
1000 |
950 |
1000 |
1000 |
1150 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
Ф80 |
Ф90 |
Ф80 |
Ф80 |
Ф80 |
|
|
深度D |
115 |
115 |
130 |
130 |
145 |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
/ |
300（機械） |
/ |
/ |
/ |
|
|
行程(毫米) Stroke（mm） |
/ |
120 |
/ |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
45 |
45 |
45 |
45 |
55 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
2940 |
2915 |
3050 |
3050 |
3175 |
|
|
左右L.R |
3370 |
3465 |
3450 |
3450 |
3890 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
5430 |
5450 |
5500 |
5500 |
5800 |
||
|
型號(type)
參數(Specification) |
JRD31-630 |
JRD31-630C |
JRD31-630D |
JRD31-800B |
JRD31-800 |
||
|
公稱力（千牛） Nominal pressure(KN) |
6300 |
6300 |
6300 |
8000 |
8000 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
10 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
400 |
400 |
500 |
300 |
400 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
25 |
25 |
20-30 |
30 |
30 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
600 |
600 |
1250 |
700 |
600 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
120 |
120 |
120 |
120 |
120 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
965 |
965 |
810 |
945 |
910 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
900 |
900 |
850 |
900 |
900 |
|
|
左右L.R |
1160 |
1160 |
1000 |
1100 |
1100 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
1000 |
1020 |
1000 |
1000 |
1000 |
|
|
左右L.R |
1150 |
1150 |
1000 |
1100 |
1100 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
Ф80 |
Ф80 |
Ф60 |
Ф90 |
/ |
|
|
深度D |
145 |
145 |
140 |
155 |
/ |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
/ |
/ |
550（機械） |
/ |
/ |
|
|
行程(毫米) Stroke（mm） |
/ |
/ |
130機+50氣 |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
55 |
55 |
75 |
75 |
90 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
3175 |
3180 |
3000 |
3240 |
3170 |
|
|
左右L.R |
3890 |
3710 |
3990 |
4150 |
4150 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
5800 |
5800 |
6420 |
6100 |
5180 |
||
|
型號
參數(Specification) |
JRD31-1000 |
JRD31-1000B |
JRD31-1000C |
JRD31-1250 |
JRD31-1600 |
||
|
公稱力（千牛） Nominal pressure(KN) |
10000 |
10000 |
10000 |
12500 |
16000 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
8 |
10 |
10 |
10 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
500 |
400 |
350 |
500 |
500 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
20-30 |
30 |
30 |
26 |
25 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
1250 |
800 |
500 |
850 |
900 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
120 |
120 |
120 |
120 |
120 |
||
|
導軌間距離（毫米） Distance between gilbs(mm) |
1010 |
1010 |
1012 |
1100 |
1180 |
||
|
滑塊底麵尺寸 （毫米） Slider bottom size(mm) |
前後F.B |
950 |
950 |
950 |
1050 |
1200 |
|
|
左右L.R |
1200 |
1200 |
1200 |
1300 |
1400 |
||
|
工作台板尺寸 （毫米） Bolster area(mm) |
前後F.B |
1200 |
1100 |
1100 |
1150 |
1250 |
|
|
左右L.R |
1200 |
1200 |
1200 |
1300 |
1400 |
||
|
模柄孔尺寸（毫米） Mold handle hole size(mm) |
直徑d |
/ |
Ф90 |
Ф90 |
Ф100 |
Ф100 |
|
|
深度D |
/ |
160 |
160 |
185 |
205 |
||
|
下頂料裝置upward ejector |
頂料力(千牛) Capacity（KN） |
/ |
/ |
/ |
/ |
/ |
|
|
行程(毫米) Stroke（mm） |
/ |
/ |
/ |
/ |
/ |
||
|
主電機功率（千瓦） Main motor power(KW) |
110 |
90 |
90 |
110 |
132 |
||
|
外形尺寸（毫米） Overal dimensions(mm) |
前後F.B |
3330 |
3330 |
3330 |
3650 |
3950 |
|
|
左右L.R |
4475 |
4480 |
4480 |
4700 |
5000 |
||
|
壓機地麵以上高度（毫米） Height above floor(mm) |
7020 |
6270 |
5960 |
6650 |
7100 |
||
