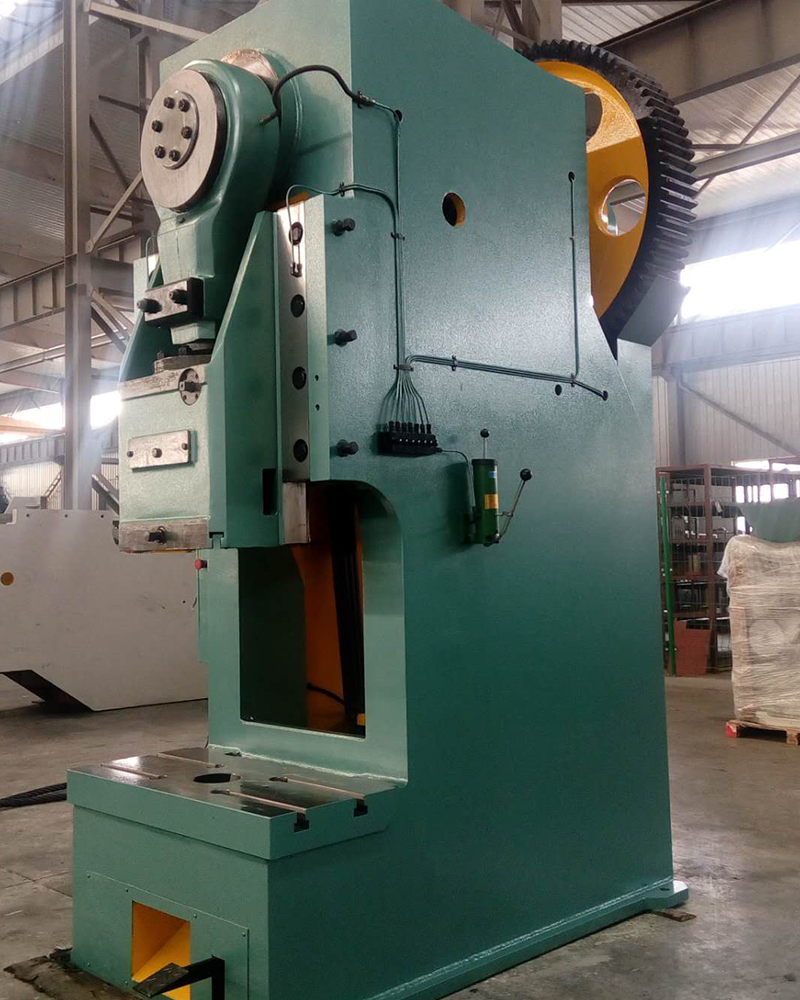

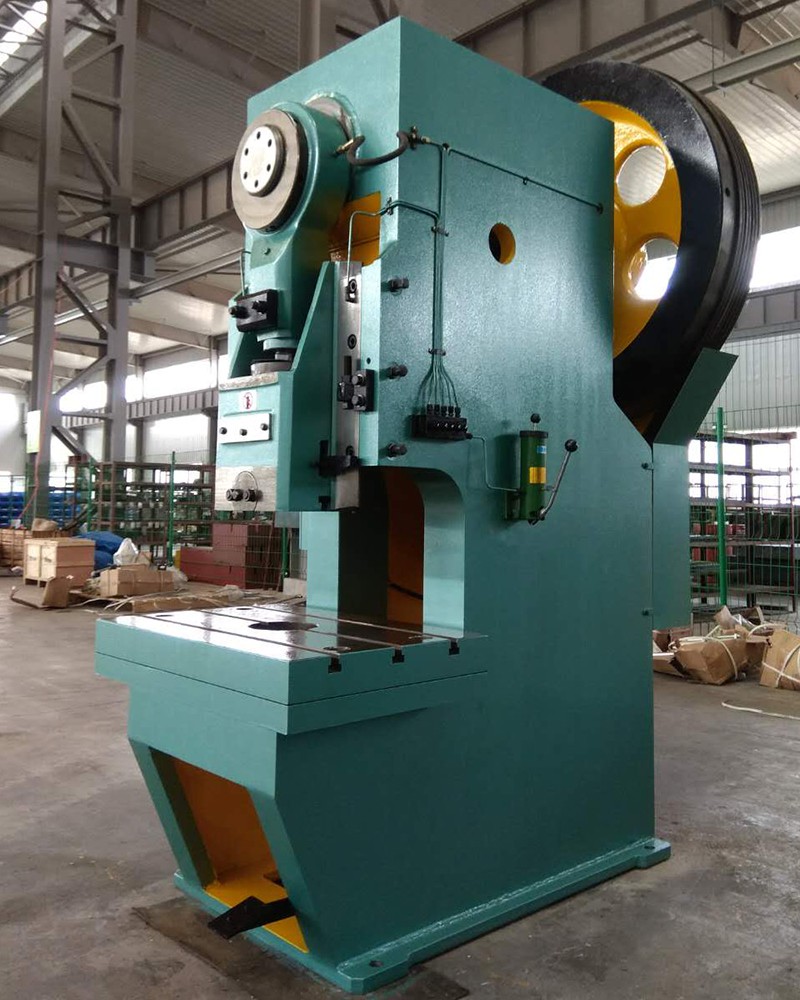

車輪輪輻風孔專用壓力機
Special press for the wheel spokes wind hole
主要功能和特點：
Main functions and characteristics:
此機床是為汽車鋼圈行業專門設計製造的專用壓力機，可根據用戶的要求加裝自動分度裝置。
This machine is specially designed and manufactured for the Car rims industry special press machine，is able to according to the user's request to install automatic indexing device.
|
型號 參數(Specification) |
JB21-100L |
JE21-100L |
JB21-160L |
JD21-160L |
JE21-160Z |
JE21-200L |
JD21-250L |
JD21-250Z |
||
|
公稱力（千牛） Nominal pressure(KN) |
1000 |
1000 |
1600 |
1600 |
1600 |
2000 |
2500 |
2500 |
||
|
公稱力行程（毫米） Nominal pressure stroke(mm) |
8 |
8 |
10 |
8 |
8 |
10 |
8 |
10 |
||
|
滑塊行程長度（毫米） Slide stroke(mm) |
20/100 |
140 |
40/160 |
160 |
160 |
180 |
180 |
180 |
||
|
滑塊行程次數（次/分鍾） Strokes of slide(spm) |
70 |
50 |
42 |
45 |
35 |
35 |
35 |
35 |
||
|
最大裝模高度（毫米） Max. die height(mm) |
650 |
600 |
650 |
650 |
660 |
650 |
650 |
680 |
||
|
裝模高度調節量（毫米） Die height adjustment(mm) |
85 |
100 |
120 |
120 |
120 |
120 |
120 |
120 |
||
|
喉口深度（毫米） Throat depth(mm) |
325 |
320 |
300 |
375 |
375 |
400 |
425 |
425 |
||
|
滑塊底麵尺寸（毫米） Slidebottom area(mm) |
前後F.B |
260 |
480 |
370 |
475 |
465 |
490 |
505 |
505 |
|
|
左右L.R |
335 |
560 |
510 |
700 |
700 |
720 |
740 |
740 |
||
|
工作台板尺寸（毫米） Bolster area(mm) |
前後F.B |
460 |
600 |
430 |
550 |
485 |
600 |
625 |
515 |
|
|
左右L.R |
730 |
950 |
980 |
1100 |
1200 |
1200 |
1250 |
1400 |
||
|
模柄孔尺寸 （毫米） Mold handle hole size(mm) |
直徑 d |
Ф50 |
Ф50 |
Ф80 |
Ф65 |
Ф65 |
Ф65 |
Ф70 |
Ф70 |
|
|
深度D |
80 |
70 |
80 |
80 |
80 |
90 |
100 |
100 |
||
|
工作台中心至前麵距離（毫米） Workbench center to the front distance(mm) |
160 |
170 |
200 |
200 |
130 |
220 |
220 |
130 |
||
|
滑塊中心距前麵距離 （毫米） Slider center distance from the front(mm) |
160 |
170 |
185 |
200 |
200 |
275 |
215 |
215 |
||
|
主電機功率（千瓦） Main motor power(KW) |
7.5 |
11 |
15 |
15 |
15 |
18.5 |
22 |
22 |
||
|
離合器形式 Shape of air clutch |
剛性離合器 Rigid Clutch |
幹式氣動 Dry pneumatic |
剛性離合器 Rigid Clutch |
幹式氣動 Dry pneumatic |
幹式氣動 Dry pneumatic |
幹式氣動 Dry pneumatic |
幹式氣動 Dry pneumatic |
幹式氣動 Dry pneumatic |
||
|
壓機外形尺寸（毫米）Overal dimensions(mm) |
前後F.B |
1690 |
1750 |
2235 |
2050 |
2100 |
2250 |
2250 |
2265 |
|
|
左右L.R |
1270 |
1240 |
1340 |
1250 |
1250 |
1340 |
1500 |
1480 |
||
|
壓機地麵以上尺寸（毫米） Height above floor(mm) |
2825 |
3040 |
3082 |
3240 |
3535 |
3455 |
3700 |
4060 |
||
